YFFBP 10*1.5 分项屏蔽耐寒丁晴扁平软电缆

丁晴扁平电缆适合于交流电压1kV及以下的行车、台车、传动机械等移动设备和电器用动力传输线控制、照明、通讯线路等。分项屏蔽电缆适用于作为变频器供电电缆。YFFBP 10*1.5 分项屏蔽耐寒丁晴扁平软电
产品描述

丁晴扁平电缆适合于交流电压1kV及以下的行车、台车、传动机械等移动设备和电器用动力传输线控制、照明、通讯线路等。分项屏蔽电缆适用于作为变频器供电电缆。

YFFBP 10*1.5 分项屏蔽耐寒丁晴扁平软电缆

一、产品标准

丁晴扁平电缆按《额定电压0.6/1 KV及以下扁平电缆》标准生产。同时还可根据用户需要及按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。

二、产品特点及用途

丁晴扁平电缆适合于交流电压1kV及以下的行车、台车、传动机械等移动设备和电器用动力传输线控制、照明、通讯线路等。分项屏蔽电缆适用于作为变频器供电电缆。

三、使用特性

● 交流额定电压:U0/U:0.6/1kV

● zui高工作温度:70℃。

● 电缆安装敷设温度应不低于 0℃

● 电缆的弯曲半径:无屏蔽电缆,不小于电缆外径的6倍;

屏蔽电缆,不小于电缆外径的12倍;



四、型号及名称



型号产品名称
YFFB丁晴绝缘丁晴护套移动用扁平软电缆
YFFBP丁晴绝缘丁晴护套镀锡分屏移动用扁平软电缆



五、生产范围



型   号芯   数

标   称   截   面

mm2

YFFB

YFFBP

3、41.5 ~ 95
3+1
3+2、4+21.5 ~ 50
5 ~ 7
8 ~ 120.75 ~ 4



六、结构示意图

YFFBP 10*1.5 分项屏蔽耐寒丁晴扁平软电缆

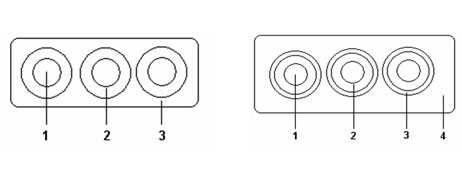

                  YFFB 电缆结构示意图                                         YFFBP 型电缆结构示意图



   1 — 导体:多股软铜线或镀锡软铜                      1 — 导体:多股软铜线或镀锡软铜

   2 — 绝缘层:丁晴                                                 2 — 绝缘层:丁晴

  3 — 护套:丁晴                                                    3 — 屏蔽:铜丝分项屏蔽

                                                                                    4 — 护套:丁晴
