高柔性拖链电缆在设备单元需要来回移动的场合,为了防止电缆纠缠,磨损,拉脱,挂和散乱,常把电缆放入电缆拖链中,对电缆形成保护,并且电缆还能随拖链实现来回移动,这种可以跟随拖链进行来回移动而不易磨损的高柔性专项使用电缆叫拖链电缆,通常也可称之拖曳电缆,坦克链电缆。
拖链电缆主要应用于工业电子系统,自动生成线,仓储设备,机器 人,消防系统,起重机,数控机床和冶金工业.

●高柔性拖链电缆特性

产品优势：耐磨,防油,耐紫外线,能够承受一定的机械重力,良好的抗干扰性能

产品特点：改性PVC材质使其耐磨柔韧性更高,适用于拖链内布线安装。

产品优势：较细导体及特殊结构设计及材料,加强了其耐磨耐弯曲性。内有特种抗拉加强纤维大大的提高了产品使用寿命及抗拉性。外护套材料高柔性,耐磨,耐弯曲,耐油,防水,阻燃等特性,使得该电缆在拖链中广泛使用。

●高柔性拖链电缆电缆结构

导线: 裸铜多股线 符合IEC 60228,EN 60228, VDE 0295, 6级

绝缘: PVC TI2,符合DIN VDE 0281第1部分 HD 21.1

颜色代码: : 带连续编号的黑色芯线符合EN 50334,从3根芯线起带1根黄绿地线

芯线结构: 每层均经过特殊调整并包有无纺带

屏蔽：镀锡丝编织(若有)

护套材料: PVC TM2 符合 DIN VDE 0281第1部分 HD 21.1

护套颜色: 灰色(RAL 7000)

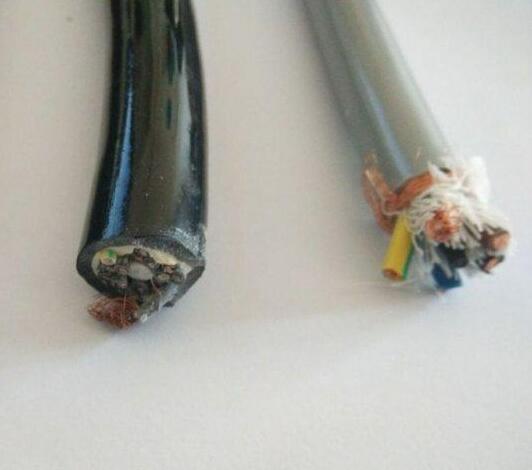

高柔性拖链电缆

●高柔性拖链电缆技术参数

标准：参照DIN VDE 0250标准

较小弯曲半径：移动安装 7.5×D (电缆外径) 固定安装 5.0×D (电缆外径)

移动工作温度：0℃~70℃

固定工作温度：-25℃~80℃

工作电压： 300/500V；

测试电压：1500V
