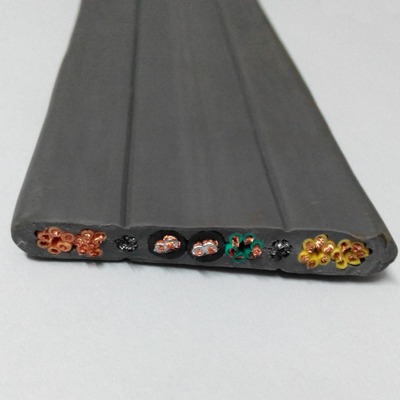

TVVB系列高柔性扁电缆电梯电缆

一、电梯电缆应用安装范围1.该电缆采用特殊设计,使用寿命更长,提高电梯生产企业的营运效率。2.电梯控制电缆可在悬挂长度的情况下担供整体电气控制,同时承受机械应力。3.电梯电缆因采用钢丝承栽缆芯,可用于
产品描述

一、电梯电缆应用安装范围

1.该电缆采用特殊设计,使用寿命更长,提高电梯生产企业的营运效率。

2.电梯控制电缆可在悬挂长度的情况下担供整体电气控制,同时承受机械应力。

3.电梯电缆因采用钢丝承栽缆芯,可用于远距离悬挂使用场合



二、电梯电缆特性

该电缆在原基础上增加了屏蔽结构,屏蔽结构有3种如下作用:

1.针对高波干扰——铝箔MAYLA绕包屏蔽

2.电磁干扰——铜丝纺织屏蔽

3.宽带域干扰——铝箔MAYLA绕包屏蔽加铜丝纺织屏蔽,价格因数分别从低到高升。



三、电梯电缆结构



导体:多股超细精无氧铜线,符合VDE0295CASS 5标准

绝缘:特殊PVC

颜色:颜色表示,符合GB5023.6(黄、白、橙、浅绿、粉红)数字编号,单根排线,黒色数字白色号码编号,符合EN50214标准

黄绿接地线说明 内衬层:无 屏蔽层:有(方式可选择) 加强件:镀锌钢丝(有无可选择)

视频传输线:车用铜包钢导体,低干扰特种同轴视频线(可选)

护套:耐寒、耐弯特殊PVC专用料,颜色:灰色(RAL7001)或黑色(RAL9005)



四、电梯电缆使用情况说明

1.电梯电缆是一字型排列时        自由使用长度大于35m,运行速度大于1.6m/s ,应考虑在电缆中增加承力件,承力件一般为:镀锌软钢

2.电梯电缆是梅花型绞合排列时  自由悬挂长度大于80m,运行速度大于4.0m/s 至10.0m/s, 应考虑在电缆中增加承力件,承力件一般为:镀锌软钢丝绳或纤维绳如芳纶纱等丝绳
