KXP SCP EXP 补偿导线厂家
补偿导线（补偿电缆）KXP SCP EXP是指在一定温度范围内具有与其所匹配热电偶的热电动势相同标称值的一对且带有绝缘层的导线，是来延伸热电极即移动热电偶的冷端，用它们连接热电偶与温度显示控制仪表以补偿它们与热电偶连接处的温度变化所产生的误差。补偿导线可浸入油水中长期使用，高使用温度260℃，补偿导线（补偿电缆）适用于电力、冶金、石油、化工、轻纺等工业以及国防、科研等部门自动化测温仪表的单点或多点连接。
补偿导线（补偿电缆）KXP SCP EXP产品标准： GB/T4989-94
补偿导线（补偿电缆）KXP SCP EXP使用特性：
使用温度：耐热级：-65℃~+200℃及-65℃~+260℃两种；
普通级：-40℃~+70℃及-40℃ ~+105℃两种；
小弯曲半径：补偿导线：不小于导体外径8 倍；
补偿电缆：有铠装时不小于电缆外径12 倍，无铠装时不小于电缆外径6倍
补偿导线（补偿电缆）KXP SCP EXP主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC、BC
其中：a)型号个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶

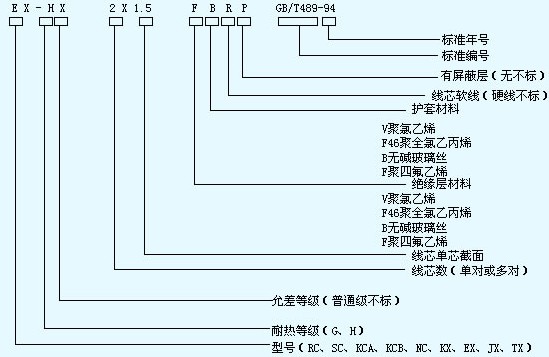

补偿导线（补偿电缆）KXP SCP EXP产品选型：
补偿导线（补偿电缆）KXP SCP EXP型号、合金丝材料和绝缘颜色
型号 | 热电偶 | 配用热电偶 | 补偿导线合金丝 | 绝缘层着色 | ||
正极 | 负极 | 正极 | 负极 | |||
BC | B | 铂铑30- 铂铑6 | 铜 | 铜 | 灰 | |
SC | S | 铂铑10- 铂 | SPC( 铜 ) | SNC( 铜镍 0.6) | 红 | 绿 |
RC | R | 铂铑13- 铂 | RPC( 铜 ) | RNC( 铜镍 0.6) | 红 | 绿 |
KCA | K | 镍铬- 镍硅 | KPCA( 铁 ) | KNCA( 铜镍 2) | 红 | 兰 |
KCB | KPCB( 铜 ) | KNCB( 铜镍 4) | 红 | 兰 | ||
KX | KPX( 镍铬 10) | KNX( 镍硅 3) | 红 | 黑 | ||
NC | N | 镍铬硅-镍硅 | NPC( 铁 ) | NNC( 铜镍 18) | 红 | 灰 |
NX | NPX( 镍铬 14 硅 ) | NNX( 镍硅 4) | 红 | 灰 | ||
EX | E | 镍硅-镍硅 | EPX( 镍铬 10) | ENX( 铜镍 45) | 红 | 棕 |
JX | J | 铁-铜镍 | JPX( 铁 ) | JNX( 铜镍 45) | 红 | 紫 |
TX | T | 铜-铜镍 | TPX( 铜 ) | TNX( 铜镍 45) | 红 | 白 |
WC3/25 | WRe3-WRe25 | 钨铼3-钨铼25 | WPC3/25 | WNC3/25 | 红 | 黄 |
WC5/26 | WRe5-WRe26 | 钨铼5- 钨铼26 | WPC5/26 | WNC5/26 | 红 | 橙 |
